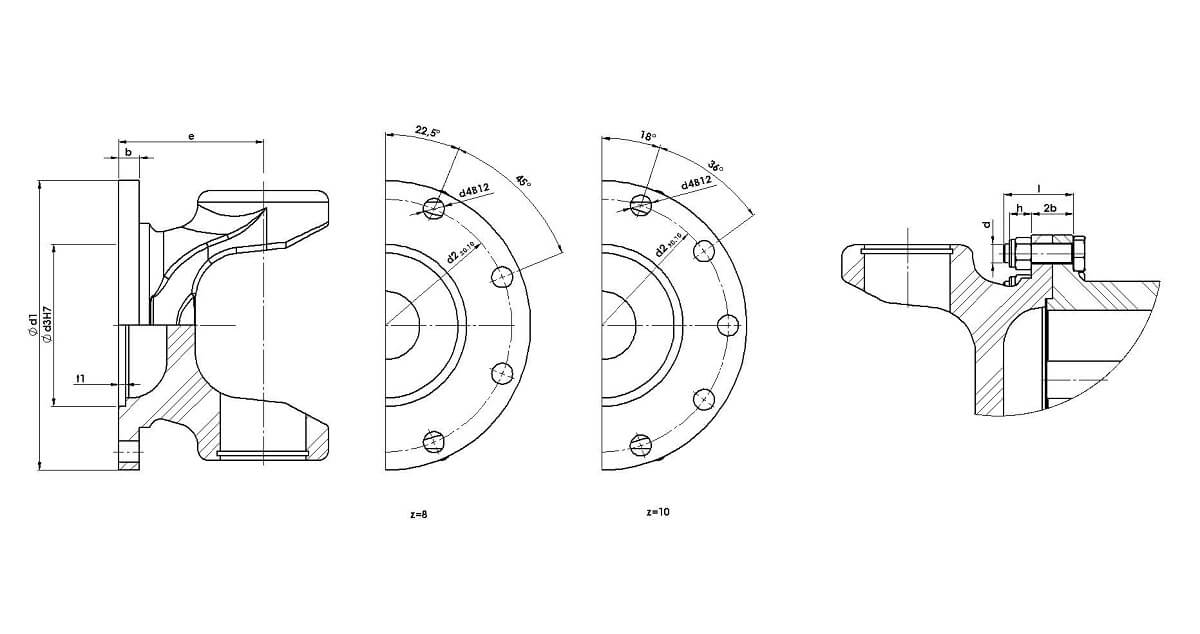

Řada | d1 | d2 | d3 | z x d4 | b | t1 | e | ß max | d | l | h | 2b | MA | Šrouby |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [°] | [mm] | [mm] | [mm] | [mm] | [Nm] | 1) | |
58 | 150 | 130 | 90 | 8 x10 | 10 | 3 | 90 | 35 | M10 | 35 | 10 | 20 | 70 | ano |
58 | 150 | 130 | 90 | 8 x12 | 10 | 3 | 90 | 35 | M12 | 35 | 12 | 20 | 120 | ano |
58 | 150 | 130 | 90 | 8 x14 | 10 | 3 | 90 | 35 | M14 | 35 | 14 | 20 | 200 | |
58 | 165 | 140 | 95 | 8 x14 | 12 | 3 | 90 | 35 | M14 | 40 | 14 | 24 | 200 | |
58 | 165 | 140 | 95 | 8 x16 | 12 | 3 | 90 | 35 | M16 | 42 | 16 | 24 | 300 | |
58 | 180 | 155,5 | 110 | 8 x12 | 10 | 3 | 90 | 35 | M12 | 35 | 12 | 20 | 120 | ano |
58 | 180 | 155,5 | 110 | 8 x14 | 10 | 3 | 90 | 35 | M14 | 40 | 14 | 20 | 200 | ano |
68 | 150 | 130 | 90 | 8 x12 | 12 | 3 | 95 | 35 | M12 | 40 | 12 | 24 | 120 | ne |
68 | 165 | 140 | 95 | 8 x14 | 12 | 3 | 95 | 35 | M14 | 40 | 14 | 24 | 200 | |
68 | 165 | 140 | 95 | 8 x16 | 12 | 3 | 95 | 35 | M16 | 42 | 16 | 24 | 300 | |
68 | 180 | 155,5 | 110 | 8 x12 | 12 | 3 | 78 | 24 | M12 | 40 | 12 | 24 | 120 | ne |
68 | 180 | 155,5 | 110 | 8 x12 | 12 | 3 | 95 | 35 | M12 | 40 | 12 | 24 | 120 | ano |
68 | 180 | 155,5 | 110 | 8 x14 | 12 | 3 | 78 | 24 | M14 | 40 | 14 | 24 | 200 | ne |
68 | 180 | 155,5 | 110 | 8 x14 | 12 | 3 | 95 | 35 | M14 | 40 | 14 | 24 | 200 | ano |
68 | 180 | 155,5 | 110 | 8 x16 | 12 | 3 | 78 | 24 | M16 | 42 | 16 | 24 | 300 | ne |
68 | 180 | 155,5 | 110 | 8 x16 | 12 | 3 | 95 | 35 | M16 | 42 | 16 | 24 | 300 | ano |
68 | 180 | 155,5 | 110 | 10x16 | 12 | 3 | 78 | 24 | M16 | 42 | 16 | 24 | 300 | ne |
68 | 180 | 155,5 | 110 | 10x16 | 12 | 3 | 95 | 35 | M16 | 42 | 16 | 24 | 300 | |
70 | 180 | 155,5 | 110 | 8x14 | 12 | 3 | 95 | 25 | M14 | 40 | 14 | 24 | 200 | ano |
70 | 225 | 196 | 140 | 8 x16 | 15 | 5 | 95 | 25 | M16 | 50 | 16 | 30 | 300 | ano |
72 | 180 | 155,5 | 110 | 8 x14 | 12 | 3 | 85 | 20 | M14 | 40 | 14 | 24 | 200 | ne |
72 | 180 | 155,5 | 110 | 8 x14 | 12 | 3 | 100 | 33 | M14 | 40 | 14 | 24 | 200 | |
72 | 180 | 155,5 | 110 | 8 x16 | 12 | 3 | 85 | 20 | M16 | 42 | 16 | 24 | 300 | ne |
72 | 180 | 155,5 | 110 | 8 x16 | 12 | 3 | 100 | 33 | M16 | 42 | 16 | 24 | 300 | |
72 | 180 | 155,5 | 110 | 10x16 | 12 | 3 | 85 | 20 | M16 | 42 | 16 | 24 | 300 | ne |
72 | 180 | 155,5 | 110 | 10x16 | 12 | 3 | 100 | 33 | M16 | 42 | 16 | 24 | 300 | ano |
72 | 225 | 196 | 140 | 8 x16 | 15 | 5 | 100 | 33 | M16 | 50 | 16 | 30 | 300 | ano |
72 | 225 | 196 | 140 | 10x16 | 15 | 5 | 100 | 33 | M16 | 50 | 16 | 30 | 300 | |
73 | 180 | 155,5 | 110 | 8 x16 | 14 | 3 | 85 | 20 | M16 | 50 | 16 | 28 | 300 | ne |
73 | 180 | 155,5 | 110 | 8 x16 | 14 | 3 | 100 | 33 | M16 | 50 | 16 | 28 | 300 | |
73 | 180 | 155,5 | 110 | 10x16 | 14 | 3 | 85 | 20 | M16 | 50 | 16 | 28 | 300 | ne |
73 | 180 | 155,5 | 110 | 10x16 | 14 | 3 | 100 | 33 | M16 | 50 | 16 | 28 | 300 | ano |
73 | 220 | 196 | 150 | 8 x14 | 15 | 5 | 100 | 33 | M14 | 50 | 14 | 30 | 200 | ano |
73 | 225 | 196 | 140 | 8 x16 | 15 | 5 | 85 | 20 | M16 | 50 | 16 | 30 | 300 | ano |
73 | 225 | 196 | 140 | 8 x16 | 15 | 5 | 100 | 33 | M16 | 50 | 16 | 30 | 300 | ano |
73 | 225 | 196 | 140 | 10x16 | 15 | 5 | 100 | 33 | M16 | 50 | 16 | 30 | 300 | |
73 | 250 | 218 | 140 | 8 x18 | 15 | 6 | 100 | 33 | M18 | 50 | 18 | 30 | 410 | ano |
1) Šrouby zasunuty ze strany kloubu
Montáž šroubů ze strany kloubu je možná jen u vybraných variant přírub!
Další druhy přírub na vyžádání.
Pro šroubové spoje doporučujeme tento spojovací materiál:Povolená tolerance : ± 5 %.
Viz. také DIN 25202.
