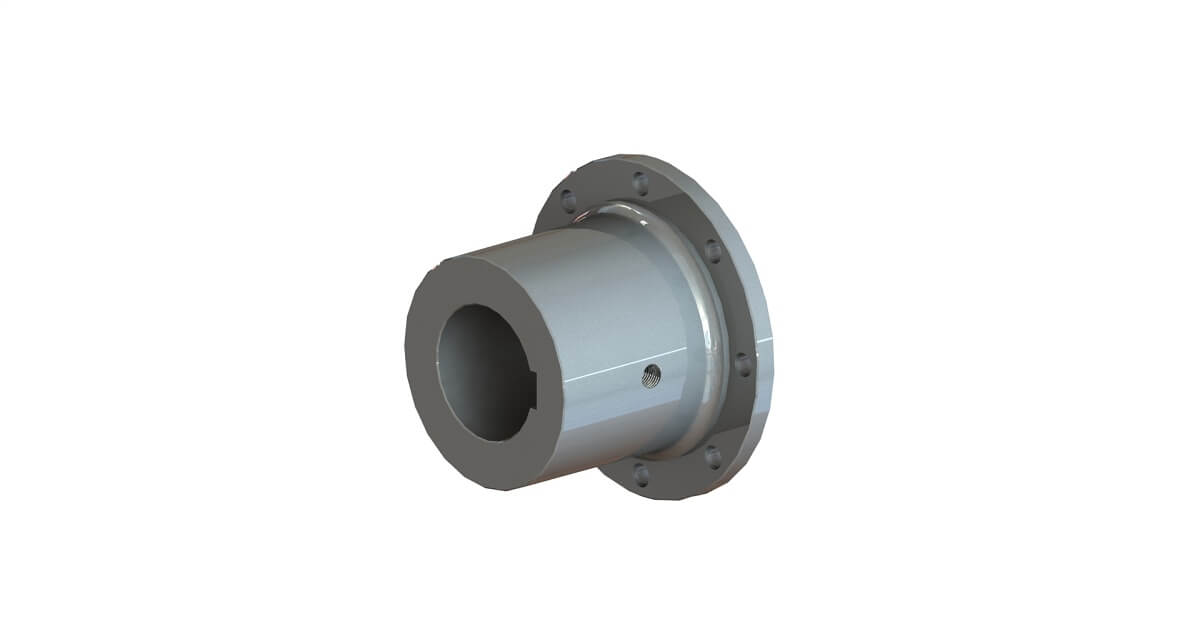

Companion flanges DIN -

Companion flanges DIN

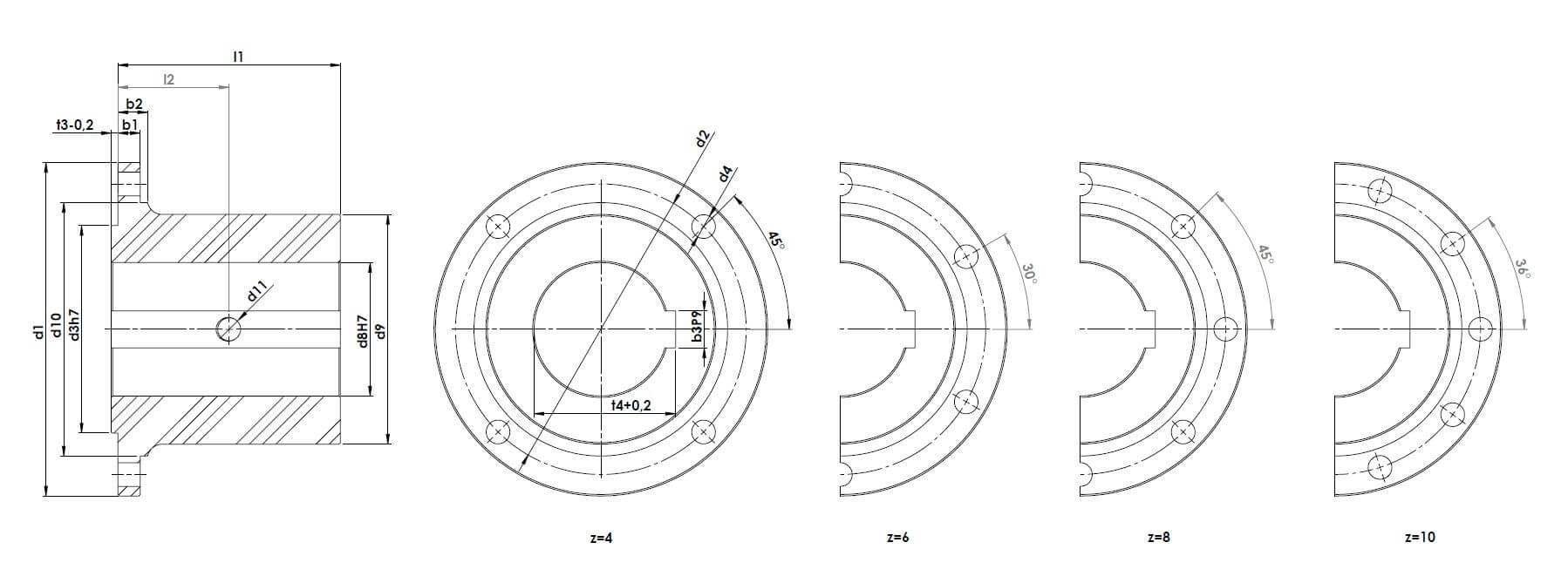

Size	d1	d2	d3	z x d4	d8	d9	d10	d11	b1	b2	b3	t3	t4	l1	l2	m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
15	65	52,0	35	4 x 6	28	41	41	M6	5	-	8	1,6	31,3	40	20	0,3
30	90	74,5	47	4 x 8	35	52	57	M6	8	11	10	2,3	38,3	55	27	0,8
43	100	84,0	57	6 x 8	38	60	70	M6	8	11	10	2,3	41,3	62	31	1,2
53	120	101,5	75	8 x 10	45	80	84	M8	8	11	14	2,3	48,3	70	35	2,3
63	150	130	90	8 x 12	55	95	111	M12	10	14	16	2,3	59,3	85	42	4,1
58	150	130	90	8 x 12	60	100	111	M12	12	15	18	2,3	64,4	100	50	5,0
68	180	155,5	110	8 x 14	75	120	133	M16	12	16	20	2,3	79,9	120	60	7,9
80	225	196	140	8 x 16	90	155	171	M18	15	20	25	4,5	95,4	150	75	18,4
83	250	218	140	8 x 18	100	170	190	M18	18	22	28	5,0	106,4	160	80	25,4
86	285	245	175	8 x 20	110	190	214	M20	20	25	28	6,0	116,4	180	90	32,1
90	315	280	175	8 x 22	120	210	247	M20	22	28	32	6,0	127,4	180	90	40,4
95	350	310	220	10 x 22	130	220	277	M22	25	30	32	7,0	137,4	200	100	52,1
97	390	345	250	10 x 24	150	250	308	M24	28	32	36	7,0	158,4	220	110	71,5
98	435	385	280	10 x 27	180	300	342	M24	32	38	45	9,0	190,4	260	130	114,0

For feather key according to DIN 6885 and DIN ISO 7646 flange connections.
